Como proveedor de medidores de energía monofásicos de carril DIN, a menudo me preguntan cómo miden estos dispositivos la energía reactiva. La energía reactiva es un aspecto crucial de los sistemas eléctricos y comprender su medición es esencial para una gestión eficiente de la energía. En esta publicación de blog, profundizaré en los detalles de cómo un medidor de energía monofásico de carril DIN mide la energía reactiva.
Entendiendo la energía reactiva
Antes de analizar el proceso de medición, es importante comprender qué es la energía reactiva. En un sistema eléctrico de CA, la potencia se puede dividir en dos componentes: potencia real y potencia reactiva. La potencia real, medida en vatios (W), es la potencia que realmente consumen los dispositivos eléctricos para realizar un trabajo útil, como encender una bombilla o hacer funcionar un motor. La potencia reactiva, por otro lado, es la potencia que oscila entre la fuente y la carga sin consumirse. Se mide en voltios - amperios reactivos (VAR).
La potencia reactiva es necesaria para el funcionamiento de cargas inductivas y capacitivas, como motores y transformadores. Sin embargo, una potencia reactiva excesiva puede provocar mayores pérdidas de energía, un factor de potencia reducido y facturas de electricidad más altas. Por lo tanto, medir la energía reactiva con precisión es importante para la evaluación de la calidad de la energía y la gestión de la energía.
Cómo funciona un medidor de energía monofásico en carril Din
Un contador de energía monofásico en carril DIN es un dispositivo compacto y versátil que se puede montar fácilmente en un carril DIN en un panel eléctrico. Está diseñado para medir varios parámetros eléctricos, incluida la energía real, la energía reactiva, el voltaje, la corriente y el factor de potencia.
El principio básico detrás de la medición de energía reactiva en un medidor de energía monofásico de carril DIN se basa en la relación entre voltaje, corriente y ángulo de fase. En un circuito de CA, las formas de onda de voltaje y corriente son sinusoidales y el ángulo de fase entre ellas determina la cantidad de potencia reactiva.
Voltaje y corriente de muestreo
El medidor de energía toma muestras continuamente de las formas de onda de voltaje y corriente a alta frecuencia. Luego, estas muestras son procesadas por un convertidor analógico a digital (ADC) para convertirlas en señales digitales. Las señales digitales representan los valores instantáneos de voltaje y corriente en cada punto de muestreo.
Calcular la potencia instantánea
Una vez obtenidas las muestras de tensión y corriente, el contador de energía calcula la potencia instantánea en cada punto de muestreo. La potencia instantánea es el producto de los valores instantáneos de tensión y corriente. Para un circuito de CA monofásico, la potencia instantánea se puede expresar como:
$p(t)=v(t)\veces i(t)$
donde $p(t)$ es la potencia instantánea, $v(t)$ es el voltaje instantáneo y $i(t)$ es la corriente instantánea.
Separación de potencia real y reactiva
Para separar los componentes de potencia real y reactiva, el medidor de energía utiliza una técnica llamada análisis de cambio de fase. Se determina el ángulo de fase entre las formas de onda de voltaje y corriente y, en función de este ángulo de fase, se calculan los componentes de potencia real y reactiva.
La potencia real $P$ está dada por:
$P = V_{rms}\times I_{rms}\times\cos\theta$
donde $V_{rms}$ es el valor cuadrático medio (RMS) del voltaje, $I_{rms}$ es el valor RMS de la corriente y $\theta$ es el ángulo de fase entre el voltaje y la corriente.
La potencia reactiva $Q$ viene dada por:
$Q = V_{rms}\times I_{rms}\times\sin\theta$
Integrando la energía reactiva
Para medir la energía reactiva, el contador de energía integra la potencia reactiva durante un período de tiempo. La energía reactiva $E_Q$ viene dada por:
$E_Q=\int_{t_1}^{t_2}Q(t)dt$
donde $Q(t)$ es la potencia reactiva instantánea y $t_1$ y $t_2$ son los tiempos de inicio y finalización del período de medición.
Importancia de medir la energía reactiva
Medir la energía reactiva es importante por varias razones:
Corrección del factor de potencia
El factor de potencia es una medida de la eficacia con la que se utiliza la energía eléctrica. Un factor de potencia bajo indica que se está consumiendo una cantidad significativa de potencia reactiva, lo que puede provocar mayores pérdidas de energía y mayores facturas de electricidad. Al medir la energía reactiva, es posible identificar las fuentes de potencia reactiva e implementar medidas de corrección del factor de potencia, como la instalación de capacitores.
Gestión Energética
La medición precisa de la energía reactiva ayuda a una mejor gestión de la energía. Permite a los usuarios monitorear el consumo de energía de diferentes cargas e identificar áreas donde se puede mejorar la eficiencia energética. Esto puede conducir a ahorros de costes y a un uso de energía más sostenible.
Evaluación de la calidad de la energía
La medición de la energía reactiva también es importante para la evaluación de la calidad de la energía. La potencia reactiva excesiva puede provocar fluctuaciones de voltaje, armónicos y otros problemas de calidad de la energía. Al monitorear la energía reactiva, es posible detectar y abordar estos problemas antes de que causen problemas en el sistema eléctrico.
Nuestra gama de productos

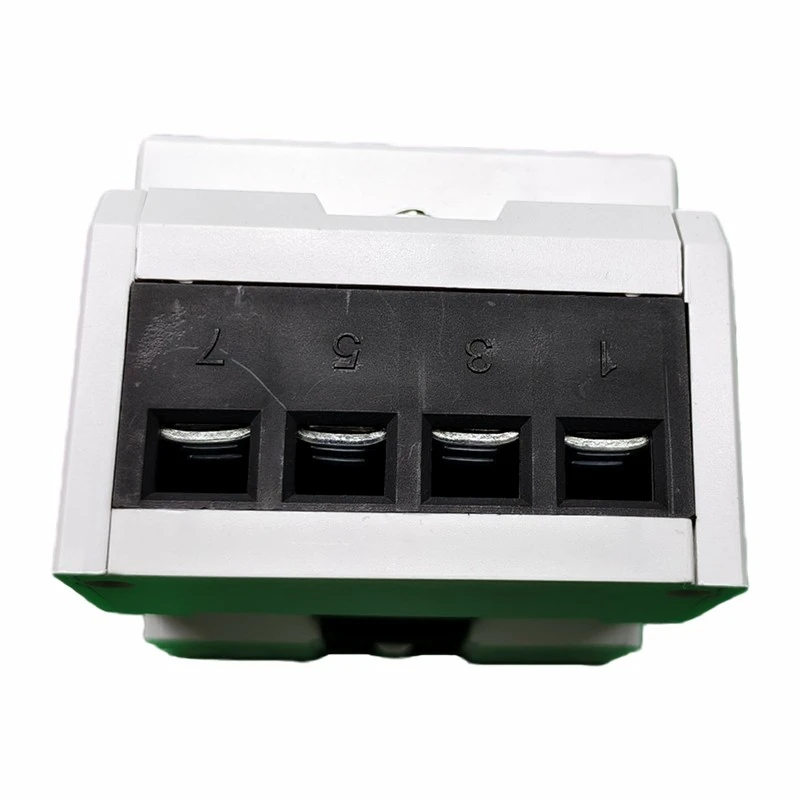

Como proveedor de medidores de energía monofásicos para riel Din, ofrecemos una amplia gama de productos para satisfacer las diversas necesidades de nuestros clientes. Además de medidores monofásicos, también ofrecemosMedidor de carril DIN trifásico, que son adecuados para sistemas eléctricos trifásicos. NuestroMedidor de energía electrónico prepago en carril DINyMedidor de facturación de electricidad prepagoOfrecer soluciones convenientes y eficientes para la medición de electricidad prepago.
Contáctenos para adquisiciones
Si está interesado en comprar nuestros medidores de energía monofásicos para riel Din o cualquier otro producto relacionado, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el producto adecuado para sus requisitos específicos. Ya sea una pequeña empresa, una gran instalación industrial o un cliente residencial, tenemos las soluciones para satisfacer sus necesidades de medición de energía.
Referencias
- Sistemas de Energía Eléctrica: Análisis y Control, por Claudio A. Cañizares
- Análisis y diseño de sistemas de energía, por J. Duncan Glover, Mulukutla S. Sarma y Thomas J. Overbye
- Calidad de los sistemas de energía eléctrica, por Roger C. Dugan, Mark F. McGranaghan, Surya Santoso y H. Wayne Beaty
